汽车采制样设备
- 品牌： 西玛智深
- 型号：
汽车采制样设备
汽车采样机主要用于汽车煤车厢取样，主要型式为桥式结构。设备本体主要包括：大小行车、液压（电动）驱动系统、长螺旋全断面采样头、初级给料机、破碎机、二级给料缩分一体机、收集器（或封装机）及控制系统；配套辅助设施包括：测距定位系统、车辆识别系统、无人值守系统、大水份旁路、监控照明等。

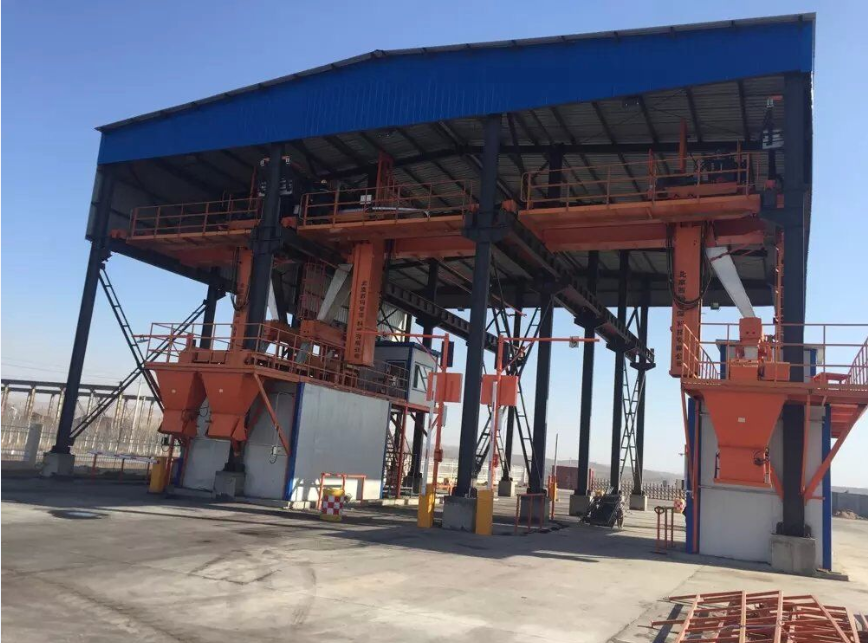

汽车采样机一般露天布置，配套建设主体钢结构和防雨大棚，北方高寒区域需配套建设操作室和制样室（固定建筑），南方区域则配套建设钢结构彩钢板房。
该产品是燃料智能化建设关键设备，是燃料智能化系统正常使用的主力设备之一；我公司在产品升级上着重提升如下关键技术：
1、北方高寒区域设备稳定运行；
2、掺烧泥煤的煤种实现可靠机采；
3、设备全断面采样并随机布点；
4、采样小车不被顶翻；
5、采样坐标与指令坐标误差不超过5cm；
6、设备不存在漏煤现象；
7、车厢定位、车辆识别、就地无人值守控制系统一体化建设。
该产品可实现远程控制【与智能管控系统接口（或与DCS控制系统接口）、与自动制样机接口（或样品传输系统）接口）】
采样机结构参数表
|
序号 |
名称 |
参数 |
|
1 |
设备名称 |
汽车入厂煤采样机 |
|
2 |
型号 |
SM/M-B1 |
|
3 |
大车轨距 |
≥6m |
|
4 |
结构形式 |
桥式结构 |
|
5 |
适应车型 |
20-150t 各种型号载重运输汽车 |
|
6 |
最大采样行程 |
全断面 |
|
7 |
采样头直径 |
219、273、325mm等三种规格可选 |
|
8 |
采样头距地面高度 |
3800-5000mm（根据车型确定） |
|
9 |
大车行走有效距离 |
14-18m（根据车型确定） |
|
10 |
制样粒度 |
6mm或13mm |
|
11 |
供电方式 |
电缆滑车 |
|
12 |
适应来煤粒度 |
≤500mm |
|
13 |
采样方式 |
按GB/T19494.1-2004 规定设计，既可全自动任意点采样，也可人工任意选点每车采样1～5 点，每点采样量：≥ 100 ㎏, 深层全断面采样 |
|
14 |
单点初级子样质量 |
≥100Kg |
|
15 |
留样质量 |
0.5-5KG |
|
16 |
缩分比 |
初级1:6；二级1:4～1：40 |
|
17 |
系统损失水分 |
小于0.5% |
|
18 |
控制方式 |
远程控制（DCS控制、上位机控制系统）/ 半自动/ 手动 |
